一、什么是视频拼接？
视频拼接（Video Stitching）是指将多个摄像头在同一时刻采集的视频帧，通过图像处理算法实时融合为一幅连续、无缝的全景视频画面的技术。
与照片全景拼接（如手机全景模式）不同，视频拼接技术的核心挑战在于"实时性"——每一帧图像都必须在毫秒级时间内完成配准、变换、融合、输出，不能有可感知的延迟。
视频拼接的四个层次
| 层次 | 名称 | 说明 | 典型产品 |
|---|---|---|---|
| Level 1 | 静态拼接 | 摄像头固定、参数固定，一次性配准 | 大多数安防拼接系统 |
| Level 2 | 动态拼接 | 支持摄像头微调后自动重新配准 | 高端工业拼接平台 |
| Level 3 | 实时融合 | 拼接画面与 GIS/3D 地图叠加 | 实景孪生系统 |
| Level 4 | 智能解析 | 在拼接画面上叠加 AI 目标检测与跟踪 | SuperMetaX 等前沿方案 |
二、视频拼接技术原理（通俗版）
多路视频拼接的技术链路可以概括为四个核心环节：
2.1 图像采集与预处理
多路摄像头同步采集视频帧后，首先进行几何校正（消除镜头畸变）和色彩校正（统一不同摄像头的白平衡、曝光参数）。这一步看似基础，却是后续拼接质量的基石——畸变不消除，画面就对不齐；色彩不统一，拼接缝就藏不住。
技术要点：摄像头选型时尽量使用同型号、同参数的设备，可大幅降低预处理难度。
2.2 图像配准（Image Registration）
图像配准是视频拼接技术最核心也最具技术含量的环节。通俗地讲，配准就是让计算机"找到两张相邻图像的重叠区域"，并计算出它们之间的空间变换关系。主流配准方法分为两类：
| 方法 | 原理 | 优点 | 缺点 |
|---|---|---|---|
| 基于特征点（SIFT/SURF/ORB） | 自动检测图像中的角点、边缘等特征，匹配相邻帧的特征点对 | 全自动、适应性强 | 对重复纹理场景（如白墙）效果差 |
| 基于深度学习 | 训练神经网络直接输出配准参数 | 速度快、鲁棒性强 | 需要大量训练数据，对硬件要求高 |
2.3 图像变换与投影
配准完成后，系统将所有摄像头画面变换到统一的坐标系。常见的投影模型包括：
- 柱面投影：适合水平环形拼接（如 360° 仓库监控）
- 球面投影：适合全方位拼接（如船舶环视）
- 平面投影：适合少数几个摄像头的直线拼接（如走廊）
选择哪种投影模型，取决于摄像头的物理布局和监控场景的形状。
2.4 图像融合与渲染
这是决定"拼接画面是否看起来自然"的最后一步。相邻图像的重叠区域不能简单叠加，否则会出现明显的接缝或亮度突变。主流融合技术包括：
- 线性融合：重叠区域像素值按距离加权平均，计算快但对运动物体可能产生"鬼影"
- 多频段融合：在不同频率尺度上分别融合，效果好但计算量大
- 最佳缝合线算法：在重叠区域自动寻找一条"最不显眼"的分割线
SuperMetaX 采用自适应多频段融合算法，针对不同场景自动调整融合策略——静态背景用高精度多频段，运动区域动态切换为快速线性融合以避免拖影。
三、视频拼接系统选型：五个关键维度
采购视频拼接系统时，建议从以下五个维度综合评估：
3.1 拼接路数（Camera Channels）
核心问题：你需要同时拼接多少路摄像头？
- 4–8 路：小型场景（办公室、小型仓库），多数方案都能胜任
- 8–16 路：中型场景（中型仓库、生产车间），需要关注系统吞吐量
- 16–64 路：大型场景（大型园区、港口），需评估分布式架构能力
- 64 路以上：超大型场景（城市级交通枢纽），对系统架构是极大考验
SuperMetaX 方案支持 8–64 路高清视频实时视频拼接，通过分布式 GPU 集群可扩展至百路以上。
3.2 拼接延迟（Latency）
核心问题：从摄像头采集到全景画面输出的延迟是多少？
- < 50ms：极致低延迟，适用于实时遥控、自动驾驶等场景
- 50–200ms：工业级标准，适用于大多数实时监控场景
- 200–500ms：准实时，适用于非关键安防巡逻
- > 500ms：非实时拼接（如后期分析），不适用于实时监控
SuperMetaX 方案在标准配置下可实现 < 100ms 的端到端拼接延迟。
3.3 输出分辨率（Output Resolution）
全景画面的分辨率取决于输入路数和单路分辨率。例如：4 路 1080P 拼接 → 全景约 4K；16 路 1080P → 全景可达 8K 以上。需要确认系统是否支持 GPU 硬件加速渲染。
3.4 兼容性与集成能力（Compatibility）
核心问题：能否与现有监控视频拼接系统无缝对接？
- 是否支持 ONVIF / RTSP 标准协议？
- 是否兼容主流品牌摄像头（海康、大华、宇视等）？
- 是否提供 SDK/API 供第三方系统集成？
- 是否支持 GB/T 28181 国标？
3.5 运维与扩展性（Operations）
核心问题：系统上线后，维护成本有多高？
- 摄像头微调后是否需要重新配准？（自动/手动）
- 是否支持在线增加/减少拼接路数？
- 是否提供可视化运维管理后台？
四、三类方案对比：SuperMetaX vs 传统NVR vs DIY
| 维度 | SuperMetaX 视频拼接系统 | 传统 NVR 内置拼接 | 开源 DIY 方案 |
|---|---|---|---|
| 拼接路数 | 4～数十路，弹性扩展 | 通常 ≤4 路 | 受限于开发能力 |
| 实时延迟 | ≤100ms，GPU 加速 | 300ms～1s+ | 不稳定，依赖硬件 |
| 拼缝质量 | 亚像素级对齐，无鬼影 | 固定参数，场景适应弱 | 依赖开发质量 |
| 动态场景适应 | ✅ 运动目标自动处理 | ❌ 运动目标易产生鬼影 | ⚠️ 需自行实现 |
| AR 叠加能力 | ✅ 库位、传感器、告警标签 | ❌ 无 | ⚠️ 需自行开发 |
| 集成复杂度 | 低，标准视频流输出 | 低，但功能受限 | 高，研发周期长 |
| 适用场景 | 工业、安防、赛事、船载 | 小型办公/零售 | 技术验证/研究 |
五、典型场景案例

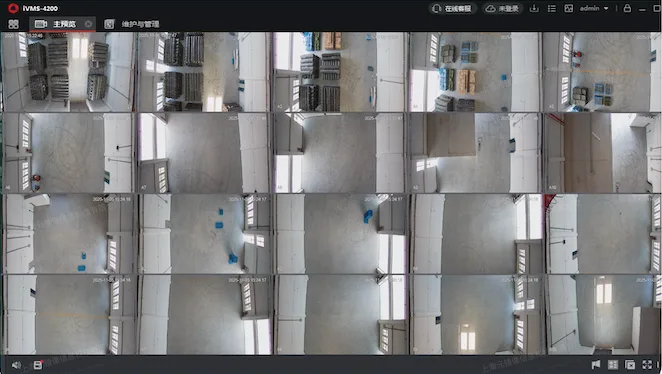

仓库全景监控

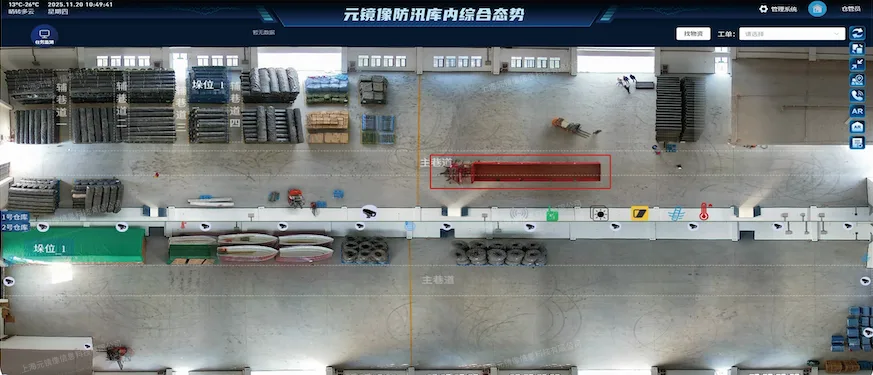

以某大型防汛物资仓库为例，原有 20 路摄像头分散在货架区、收发货区和通道，值班人员需在 20 个分屏窗口间频繁切换。部署全景视频拼接系统后，20 路视频合并为 1 路连续仓库全景画面，叠加 AR 库位标签与 IoT 传感器数据，值班人员一屏即可掌握全局，异常定位时间从分钟级压缩至秒级。
监狱/看守所周界监控
监狱围墙绵延、角度固定，是多路视频拼接最经典的落地场景之一。拼接后，一路全景画面覆盖整条周界，翻墙行为在连续画面中一览无遗，减少监控盲区与值班压力。

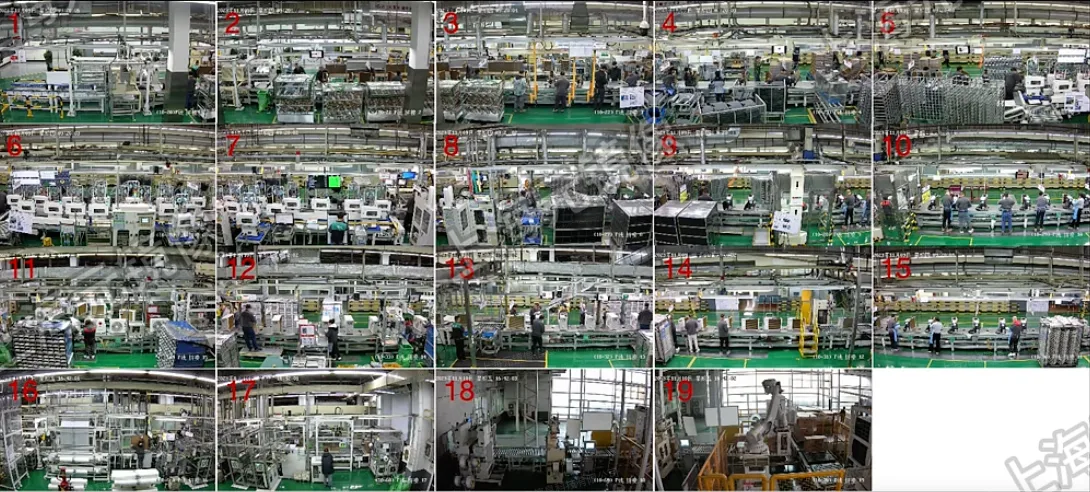

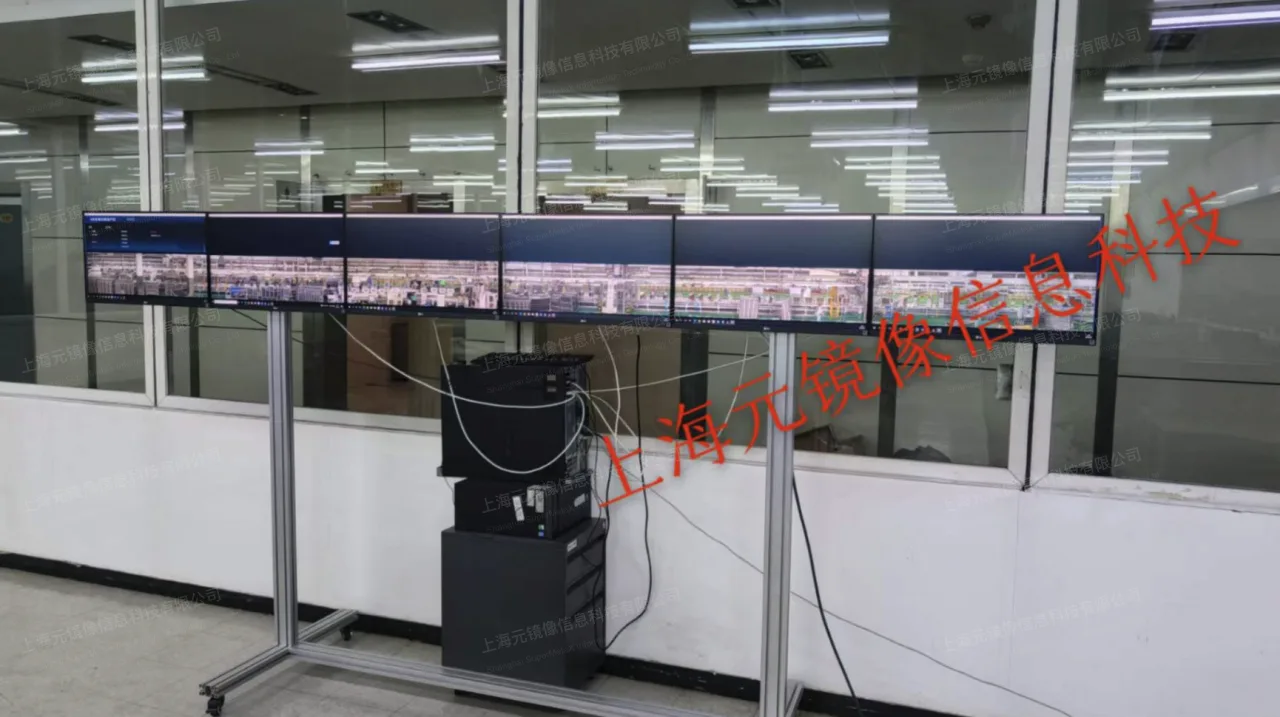

智能工厂生产线
生产线长达数十米，质检摄像头分段部署。视频拼接软件将各段画面合并，让质检人员和 AI 算法在同一帧内分析全线状态，提升异常发现速度和识别准确率。

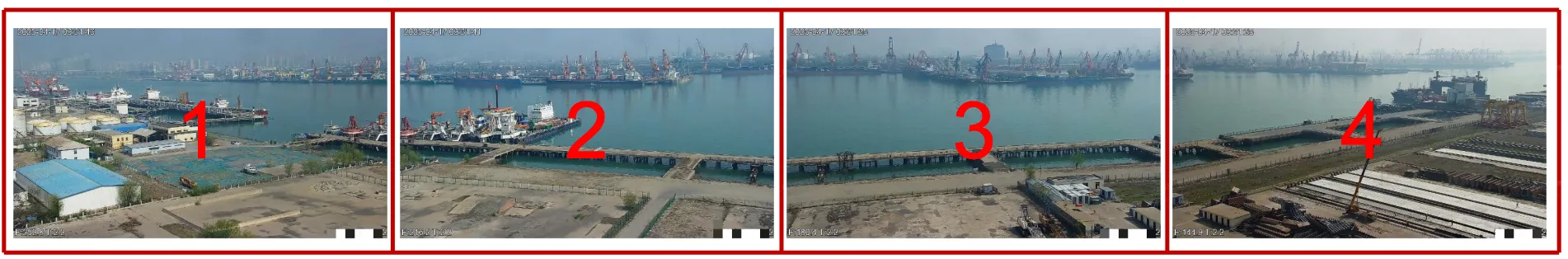

港口码头与堆场
港口堆场面积大、机械设备穿行频繁。全景视频拼接将堆场摄像头整合为全区域连续视图，配合 AI 识别集装箱编号和设备轨迹，支持堆场管理系统实时决策。
六、常见问题（FAQ）
视频拼接系统需要改造现有摄像头吗？
通常不需要。主流视频拼接软件通过 ONVIF / RTSP 标准协议接入摄像头，兼容海康、大华、宇视等主流品牌。只要摄像头能正常输出视频流，无需更换硬件。
全景视频拼接需要摄像头之间有重叠吗？
是的，相邻摄像头之间通常需要 15%～30% 的视野重叠，用于图像配准和融合渲染。重叠过少会导致拼缝区出现黑边或错位；重叠过多则浪费有效视野。
实时视频拼接对硬件要求高吗？
取决于路数和分辨率。4 路 1080p 实时拼接通常需要入门级 GPU（如 NVIDIA T4）；16 路 4K 拼接则需要高端工作站或多 GPU 集群。SuperMetaX 提供从边缘盒子到服务器的全系列解决方案，可根据现场条件灵活匹配。
监控视频拼接能和现有 NVR/VMS 兼容吗？
可以。主流视频拼接系统以 RTSP 流或 GB/T 28181 协议输出拼接结果，现有 NVR、VMS、大屏系统可直接接入，无需改造原有基础设施。
总结
视频拼接技术正在从"高端定制"走向"行业标配"。随着 GPU 算力下沉和算法成熟，实时视频拼接的部署成本持续降低，正在仓库、港口、监狱、生产线、船舶等场景大规模落地。选择合适的视频拼接系统，核心在于匹配实际场景的路数、延迟、集成与扩展需求。
